ZSTMA不锈钢水幕喷头

ZSTMA
  • 品牌

    其他

  • 产品类别

    其它

  • 所属企业

    上海盾铭消防设备有限公司

  • 用户评分
    未评分
  • 产品详情
  • 测评报告
  • 产品评分
1、说明

ZSTM型水幕喷头是消防系统中的一个重要部件之一。它通常与雨淋报警阀,供水管网和探测报警装置等组成水幕消防系统。适用于需要用水幕来保护的建筑物。主要用于窗口,门洞及防火卷帘门、剧院幕布等冷却保护,也可以起到防火阻隔作用。
产品标准:GB5135.13-2006《I自动喷水灭火系统第13部分:水幕喷头》
2、工作原理:
当火灾发生时,探测报警装置进行报警,并且开启雨淋报警阀向管网系统供水,水流经过喷头的喷咀时,从半圆形开口处按预定方向喷射出密集粒状水滴而形成一个水幕用来冷却保护防火卷帘门,剧院幕布等。也可以起到阻火隔离作用。
3、结构形状

4、ZSTM A-T下垂式水幕喷头
4.1 、喷头型号规格:



型号规格 流量特性系数(K) 喷射角度 最小工作压力 选接螺纹
ZSTM A-T-8 28 160° 0. 10MPa Rl/2
ZSTM A-T-10 40
ZSTM A-T-12 52
ZSTM A-T-20 80 R3/4
ZSTM A-T-25 115 R1

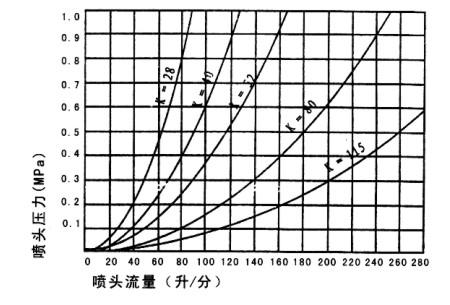

4.2、喷头性能特性曲线图:
下垂式水幕喷头喷射曲线图:

5、ZSTM B-G窗口式水幕喷头:

5.1、喷头型号规格:



型号规格 流量特性系数(K) 喷射角度 最小工作压力 选接螺纹
ZSTM A-T-8 28 160° 0. 10MPa Rl/2
ZSTM A-T-10 40
ZSTM A-T-12 52
ZSTM A-T-20 80 R3/4
ZSTM A-T-25 115 R1



5.2、喷头性能特性曲线图:
A、水幕喷头的流量特性曲线图:

6、ZSTM B-L檐口式水幕喷头:
6.1、喷头型号规格:



型号规格 流量特性系数(K) 喷射角度 最小工作压力 连接螺纹
ZSTM B-L-8 28 140° 0.14MPa R1/2
ZSTM B-L-10 40
ZSTM B-L-12 52



6.2、喷头性能特性曲线图:
A、水幕喷头的流量特性曲线图:

7、型号选型:
ZSTMA-28/160、ZSTMA-42/140、ZSTMA-54/45、ZSTMA-T20/120、ZSTMA-L80-120

ZSTMB-3/120、ZSTMB-5.5/120、ZSTMB-6.5/120、ZSTMB-8/120、ZSTMB-9.8/120、ZSTMB-T10/120、ZSTMB-12/120、ZSTMB-15/120,ZSTMB-20/120、ZSTMB-21.4/120、ZSTMB-23/120、ZSTMB-25/120、ZSTMB-26.5/120、ZSTMB-28/120、ZSTMB-30/120、ZSTMB-33/120、ZSTMB-35/120、ZSTMB-38.7/120、ZSTMB-40/120、ZSTMB-42/120、ZSTMB-43/120、ZSTMB-45/120、ZSTMB-50-120、ZSTMB-50-160、ZSTMB-T52-120、ZSTMB-57/120、ZSTMB-80/120、

ZSTMC-28/120、ZSTMC-28/180、ZSTMC-40/120、ZSTMC-40/180、ZSTMC-52-120、ZSTMC-80/120
