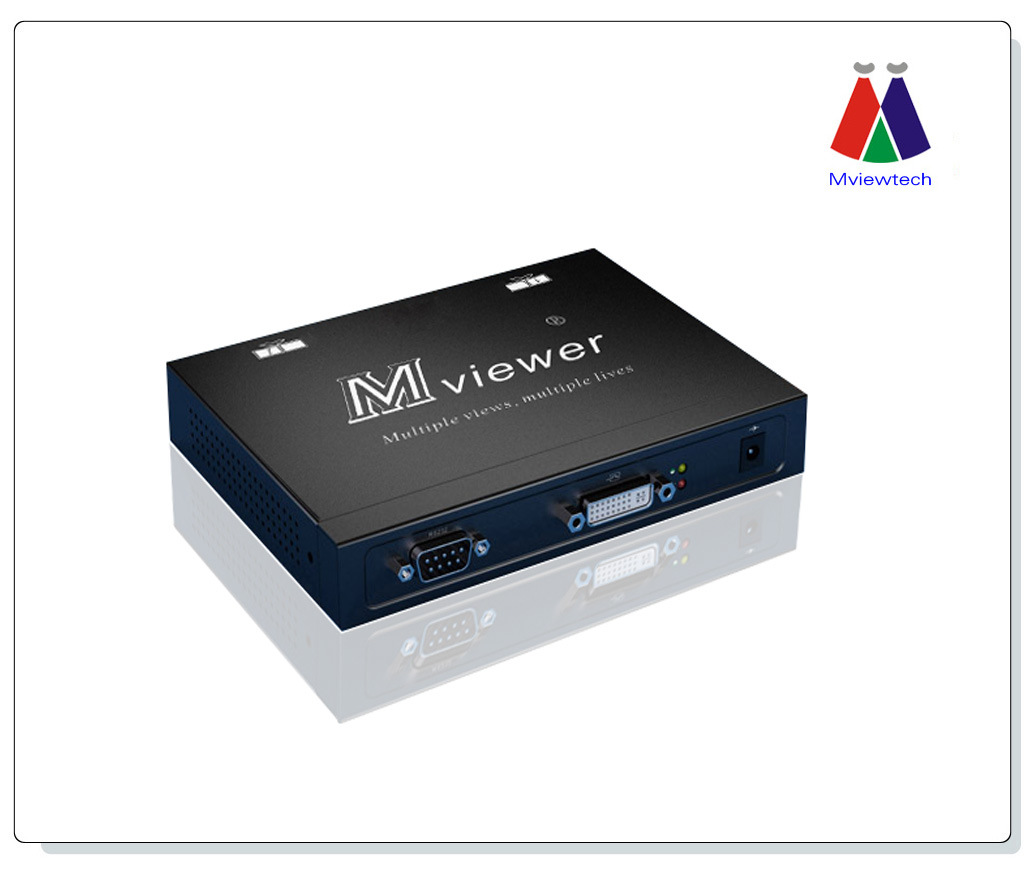

MD100双通道DVI复制模块

MP102-DVI Pro双通道无缝投影纯硬件边缘融合机增强

大视电子的MD100双通道DVI分配器能够对输入接口的高带宽duallink DVI信号复制成两路同样带宽和分辨率的duallink DVI信号，并把两路信号分别传输到两个输出接口。普通DVI分配器或者高清DVI分配器的信号带宽为单通道DVI（小于等于165MHz数字带宽），支持的分辨率最大只能达到高清1080P或WUXGA(1920x1200)，而MD100用于内部处理带宽达到330Mhz数字满带宽，可以分配的DVI 信号可以支持诸如1080P@120Hz等主动立体型号的分配，2560x1600@60Hz，2560x1440@60Hz的专业超大屏显示器信号的分配，也可以支持例如3840x800@75Hz，3840x1024@60Hz等宽屏模式和专业大屏幕拼接分辨率。

除了支持超高分辨率的信号分配以外，MD100双通道DVI分配器还支持独特的分辨率纪录功能，用户可以通过MD100上提供的串口及相应软件设定设备的分辨率，这样可以实现输出接口连接的设备分辨率不同同样可以完善支持，并且实现了设备EDID信息的隔离，在专业显示应用中有着极大优势。

MD100同时还支持设备间的级联，比如可以通过级联三台MD100实现一进四出的双通道DVI分配，具有很大的灵活性。 MD100还可以与大视电子的MV103系列多屏扩展仪（可以将一些特殊的分辨率进行2/3屏显示）联合使用，提供更方便灵活的显示应用。该产品可以广泛应用在虚拟仿真，虚拟现实，军事，3D游戏，高分辨率边缘融合系统，高清医疗显示。

输入输出支持分辨率：1920x1080@120Hz，3840x1200@60Hz, 2560x1600@60Hz, 2560x1440@60Hz ,3840x800@75Hz，3840x1024@60Hz等

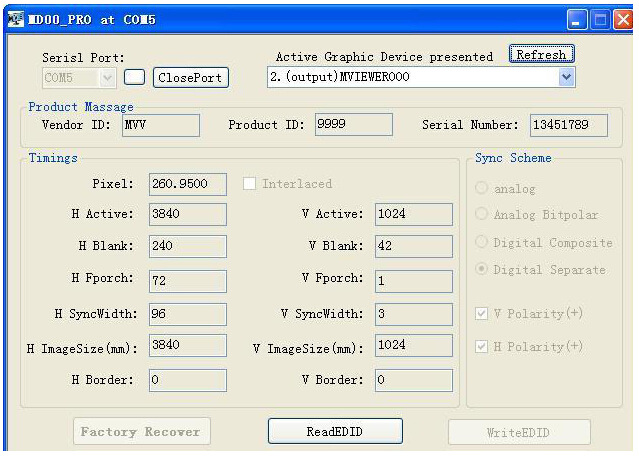

图2 MD100 PRO 支持用户自定义分辨率

技术规格：

输入接口：duallink DVI-D 输入，最高像素频率330Mhz

输出接口：duallink DVI-D 输出，最高像素频率330Mhz

控制接口：RS232 接口

控制软件：MD100参数控制软件

输入输出支持分辨率：1920x1080@120Hz，3840x1200@60Hz, 2560x1600@60Hz, 2560x1440@60Hz ,3840x800@75Hz

Mviewtech	MD100 双通道DVI复制模块	MD100 PRO 双通道DVI复制模块增强版
输入连接器	一个 Dual-link DVI 一个串口	一个 Dual-link DVI 一个串口
输出	2个 Dual-link DVI	2个Dual-link DVI
设备级联	√	√
输入带宽	最大330Mhz	最大330Mhz

最大传输距离	20米	20米
自动读取下级显示分辨率	√	X
支持定制分辨率	X	√
电源	5V2A AC-DC电源	5V2A AC-DC电源
重量	420克	420克
尺寸	165mm x 130mm x 28mm	165mm x 130mm x 28mm
附件	一根1m DVI 双通道（dual link）线缆软件 CD	一根RS232串口线缆一根1m DVI 双通道（dual link）线缆软件 CD
质保	一年	一年

www.mviewtech.com

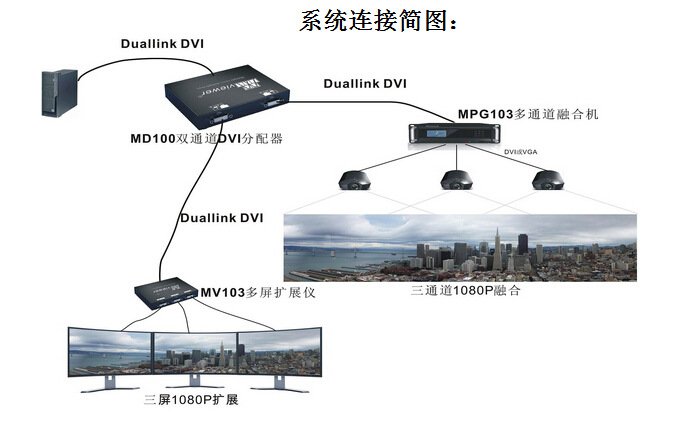

系统图示：
