MPDB205 五通道纯硬件第二代边缘融合机可以扩展普通PC显卡的单个DVI接口或者Displayport接口输出到五台投影仪上（投影仪可以是数字DVI或模拟 VGA接口），对输入超宽画面利用自身硬件完成多路投影输出图像自动产生融合叠加带和融合效果，实现四通道的纯硬件融合超宽投影，其输出可以支持 800x600,1024x768,1280x800,1280x720等的多种投影机分辨率，且输出的投影机间可以是垂直和水平边缘融合，融合带可以位 于每路输出的图像四边，MPDB205不仅支持传统的五通道横向布局，还支持5x1的垂直布局。



MPDB205 五通道纯硬件第二代边缘融合机基于专利的全硬件实时处理架构，采用大视电子第二代数字光学融合技术，具有更加完善的图像过渡处理能力，对显卡或任何视频源 的3D加速，视频运动及图形性能没有任何影响和像素失真，采用真正的点对点显示方式，且不占用任何CPU处理资源，因此无论是用户运行3D游戏、高清晰电 影、数字地图，实时渲染等都可以在整个超宽投影屏幕上完美呈现，连接的五台投影机对计算机主机和显卡来说会被认为是一个超大分辨率的单一屏幕，而所有融合 带的生成和融合带图像处理则完全由MPDB205内部的硬件可编程高速处理电路完成。MPDB205内部的融合带生成还特别支持业内最灵活的可编程架构， 保持了硬件处理的高性能的同时实现了极大的灵活性，可以做到融合带宽度从0到512像素连续可调，融合带处于图像的四边，融合带羽化曲线可编程，色度调整 系数可调节等完善的融合带可编程机制，可以适应不同投影设备，显示效果和投影环境的要求，具有极大的使用灵活性。MPDB205采用专利实现方法实现了业 内调整速度第一的融合过渡调节速度和简便性，实现业内第一个典型设置无需专业调试人员，一键设置所渐渐所得的融合调节能力。



   MPDB205 四通道纯硬件第二代边缘融合机业内领先特性：

    *领先纵向横向多边缘融合能力

    *领先超第二代数字光学融合高精度图像处理算法，业内领先融合效果

    *领先硬件可编程融合处理能力，业内最灵活最强适应性的融合带设置能力

    *领先“所见即所得”融合带快速调节能力，业内最快融合带调节速度

    *领先硬件内部完全点对点超高清处理能力，业内最强无任何像素丢失

    *领先全硬件实时处理性能，极低绝对和相对延迟，业内最强实时性能

*领先3D支持能力，真120Hz 主动立体和被动立体完美支持





型号系列	MPDB205 四通道纯硬件第二代边缘融合机
输入信号	Dual Link DVI或Displayport，最高330Mhz输入频率
输出信号	五路DVI-I（DVI和VGA同时输出）最高165Mhz输出频率，支持每通道监控通道同步输出 输出每通道支持分辨率：800x600@60Hz,1024x768@60hz,1280x800@60Hz,1280x720@60Hz， 支持主动立体融合
融合带宽度	0到512像素完全连续可调，四边融合
显示处理能力	任何融合带宽度和分辨率下，输入输出点对点无损显示，且无任何刷新率损失
操作系统	无操作系统纯硬件
启动时间	小于0.5秒
产品重量	1550g
产品规格	221mm x 160mm x 48mm
电源	12V/2A AC/DC电源
产品功耗	30W
工作温度	0-50摄氏度
工作湿度	15-85%

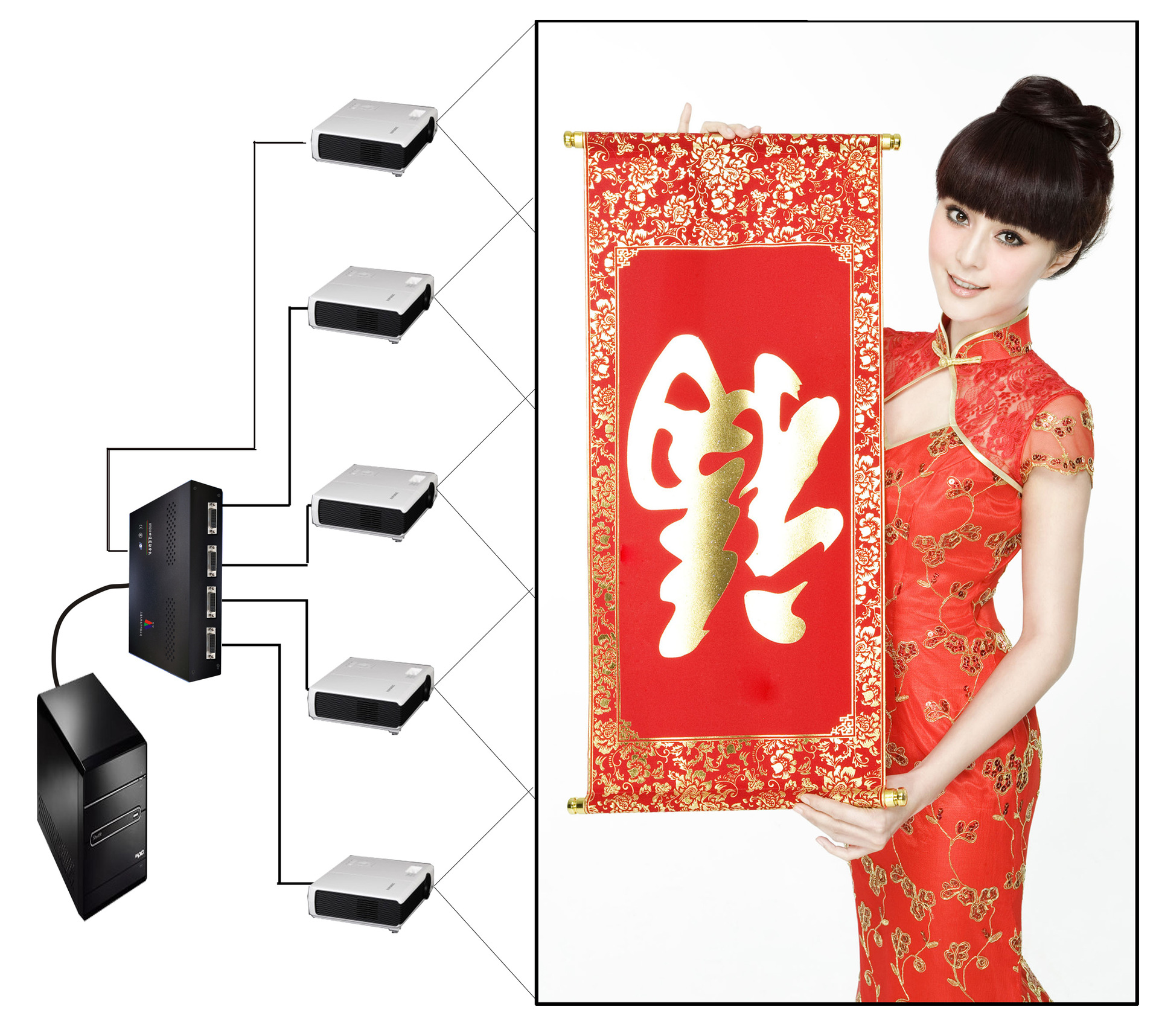

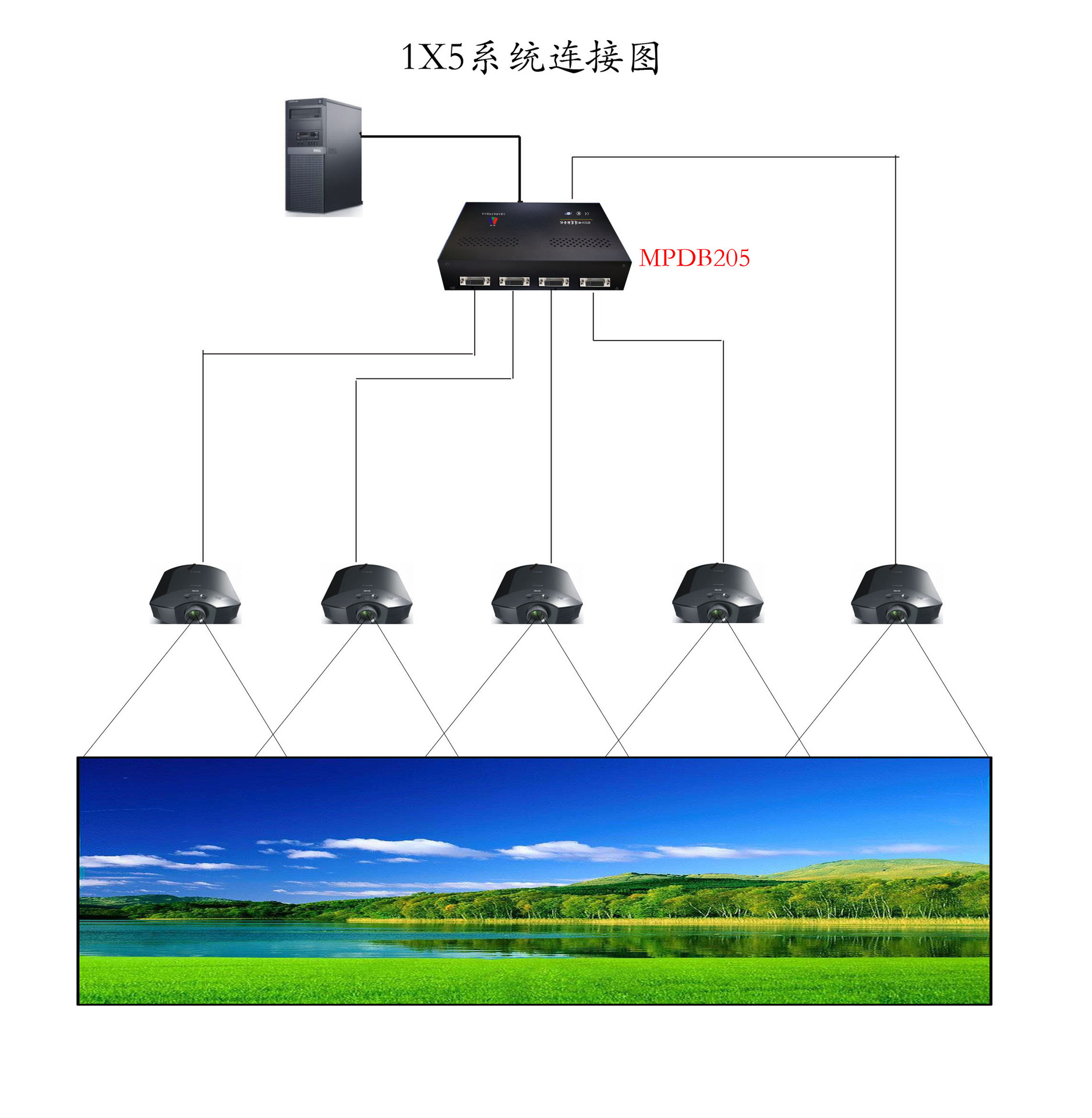

系统图示：
